| 閥體材質 | WCB、304不銹鋼、316不銹鋼 |
|---|---|
| 公稱通徑 | DN25~100mm |
| 公稱壓力 | PN1.6MPa、2.5MPa、4.0MPa、Class150 |
| 密封形式 | 聚四氟乙烯PTFE密封(-40~+150℃)、對位聚苯PPL密封(-29-+280℃) |
| 適用介質 | 水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質 |
| 驅動形式 | 手柄、蝸輪、電動、氣動、液動等 |
| 行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |

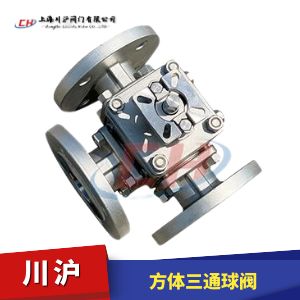

方體三通球閥用于控制三通介質流向，解決對管道介質流向分配問題。免支架安裝，可以和電動執行器或氣動執行器進行直接連接，也可以在軸上安裝手柄，實現手動功能。三通球閥閥芯結構有L型和T型2種方式，可以用來分配不同的流向。根據不同的介質和介質的溫度，選擇合適的閥座。
執行機構選型
方體三通球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動方體三通球閥（開關型和調節型控制信號4-20mA）和氣動方體三通球閥（開關型和調節型控制信號4-20mA）
| NO | 名稱 Part?name |
材質表 Material |
||
|---|---|---|---|---|
| 1 | 閥蓋 Bonnet |
A351?CF8 | A351?CF8M | A216?WCB |
| 2 | 密封線一 Gasket— |
PTFE/RPTFE | ||
| 3 | 密封環 Seat?shelf |
A351?CF8 | A351?CF8M | A216?WCB |
| 4 | 球體 Ball |
SUS304/SUS316 | ||
| 5 | 閥體 Body |
A351?CF8 | A351?CF8M | A216?WCB |
| 6 | 密封圈 Seat |
PTFE/RPTFE/PPL/PEEK | ||
| 7 | 密封線二 Gasket二 |
PTFE/RPTFE | ||
| 8 | 螺栓 Bolt |
SUS304 | ||
| 9 | 防靜電彈簧 Anti?static?decice |
SUS304 | ||
| 10 | 閥桿 Stem |
SUS304/SUS316 | ||
| 11 | 減磨墊 Stem?washer |
PTFE/RPTFE | ||
| 12 | O型圈 O-ring |
FKM/VITON | ||
| 13 | V型填料 V-ring?packing |
PTFE/RPEFE | ||
| 14 | 壓蓋 Gland |
SUS304 | ||
| 15 | 碟簧 Spring |
SUS301 | ||
| 16 | 定位螺釘 Stop?bolt |
SUS304 | ||
| 17 | 閥桿螺母 Stem?nut |
SUS304 | ||
| 18 | 防松蓋 Stop?lock?cap |
SUS304 | ||
| 19 | 墊片 Washer |
SUS304 | ||
| 20 | 手柄 Handle |
SUS304 | ||
| 21 | 封蓋 Capping |
A351?CF8 | A351?CF8M | A216?WCB |
| SIZE | DN | L | D | D1 | D2 | t | C | N- φd | H | H1 | W | A | B | R | r |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN15 | 15 | 152 | 95 | 65 | 45 | 2 | 16 | 4- φ14 | 75 | 44 | 134 | 42 | 36 | 3 | 3 |
| DN20 | 20 | 167 | 105 | 75 | 55 | 2 | 18 | 4- φ14 | 90 | 56.5 | 134 | 50 | 42 | 3.5 | 3 |
| DN25 | 25 | 190 | 115 | 85 | 65 | 2 | 18 | 4- φ14 | 102 | 64 | 170 | 50 | 42 | 3.5 | 3 |
| DN32 | 32 | 208 | 140 | 100 | 78 | 2 | 18 | 4- φ18 | 124 | 78 | 215 | 70 | 50 | 4.5 | 3.5 |
| DN40 | 38 | 230 | 150 | 110 | 85 | 3 | 18 | 4- φ18 | 150 | 96 | 300 | 102 | 70 | 6 | 5 |
| DN50 | 50 | 254 | 165 | 125 | 100 | 3 | 20 | 4- φ18 | 158 | 100 | 300 | 102 | 70 | 6 | 5 |
| SIZE | DN | L | D | D1 | D2 | t | C | N- φd | H | H1 | W | A | B | R | r |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 15 | 152 | 90 | 60.5 | 35 | 2 | 10 | 4- φ16 | 75 | 44 | 134 | 42 | 36 | 3 | 3 |
| 3/4" | 20 | 167 | 100 | 70 | 43 | 2 | 11 | 4- φ16 | 90 | 56.5 | 134 | 50 | 42 | 3.5 | 3 |
| 1" | 25 | 190 | 110 | 79.5 | 51 | 2 | 12 | 4- φ16 | 102 | 64 | 170 | 50 | 42 | 3.5 | 3 |
| 1-1/4" | 32 | 208 | 115 | 89 | 63.5 | 2 | 13 | 4- φ16 | 124 | 78 | 215 | 70 | 50 | 4.5 | 3.5 |
| 1-1/2" | 38 | 230 | 125 | 98.5 | 73 | 2 | 15 | 4- φ16 | 150 | 96 | 300 | 102 | 70 | 6 | 5 |
| 2 " | 50 | 254 | 150 | 120.5 | 92 | 2 | 16 | 4- φ19 | 158 | 100 | 300 | 102 | 70 | 6 | 5 |
| SIZE | DN | L | D | D1 | D2 | t | C | N- φd | H | H1 | W | A | B | R | r |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 15 | 152 | 95 | 70 | 52 | 1 | 12 | 4- φ15 | 75 | 44 | 134 | 42 | 36 | 3 | 3 |
| 3/4" | 20 | 167 | 100 | 75 | 58 | 1 | 14 | 4- φ15 | 90 | 56.5 | 134 | 50 | 42 | 3.5 | 3 |
| 1" | 25 | 190 | 125 | 90 | 70 | 1 | 14 | 4- φ19 | 102 | 64 | 170 | 50 | 42 | 3.5 | 3 |
| 1-1/4" | 32 | 208 | 135 | 100 | 80 | 2 | 16 | 4- φ19 | 124 | 78 | 215 | 70 | 50 | 4.5 | 3.5 |
| 1-1/2" | 38 | 230 | 140 | 105 | 85 | 2 | 16 | 4- φ19 | 150 | 96 | 300 | 102 | 70 | 6 | 5 |
| 2 " | 50 | 257 | 155 | 120 | 100 | 2 | 16 | 4- φ19 | 158 | 100 | 300 | 102 | 70 | 6 | 5 |
