| 驅動形式 | 角行程（0-90°） |
|---|---|
| 驅動電壓 | 單相AC110V 50/60HZ；AC220V 50/60HZ；AC240V 60HZ 三相AC380V 50HZ 直流DC24V.DC36V |
| 輸入信號 | ON-OFF、DC4~20mA或DC1~5V |
| 輸出信號 | ON-0FF、DC4~20mA或DC1~5V |
| 殼體材質 | 鋁合金、不銹鋼 |
| 防護等級 | IP67 |
| 防爆形式 | 標準型(不防爆)、防爆型（ExdII BT4、ExdII CT4） |

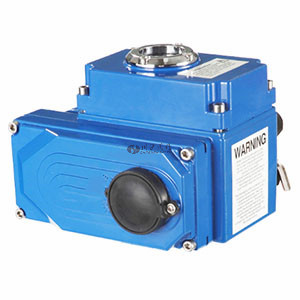

CHV型電動執行器用于控制0°～270°旋轉的閥門及其他同類產品，如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等，可以廣泛應用于石油、化工、水處理、船舶、造紙、電站、供熱，輕工等各行業中。
執行機構選型
CHV型電動執行器它以380V/220V/110V交流電源為驅動電源，以4-20mA電流信號或0-10V DC 電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，大輸出扭距達2000N·m。
1殼體殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有關IP68型供選擇。
2電機全封閉式鼠籠式電機，體積小，扭距大，慣性力小，絕緣等級為F級，內置熱保護開關，可防止損壞電機。
3手動結構手柄的設計保證安全可靠、省力、體積小。不通電時，振動手柄可進行手動操作。不用手動時，將板手置于板手夾內，方便使用。
4指示器指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察更方便2.5干燥器用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。
6密封密封性好，標準產品防護等級是IP67，并可選IP68防護等級。
7限位開關機械，電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置，且不受手輪過量的影響。
8自鎖精密的蝸輪桿機構可高效傳輸大扭距，效率高，噪音低（大50分貝），壽命長；有自鎖功能，防止反轉，傳動部分穩定可靠，無需再加油。
9防脫螺栓拆除外殼時，螺栓附在殼體上，不會脫落。

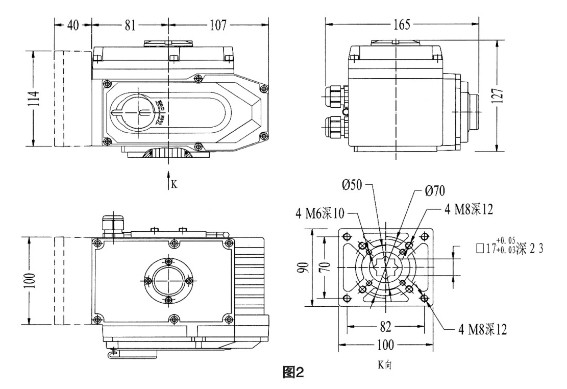

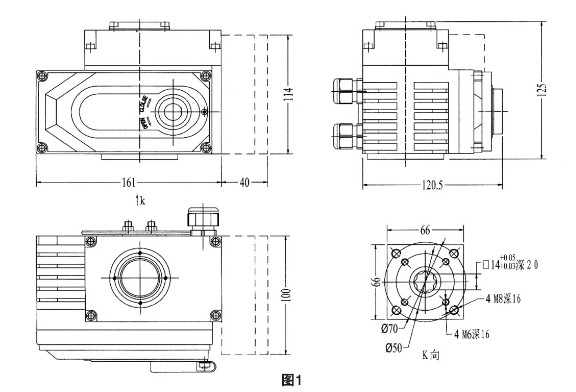

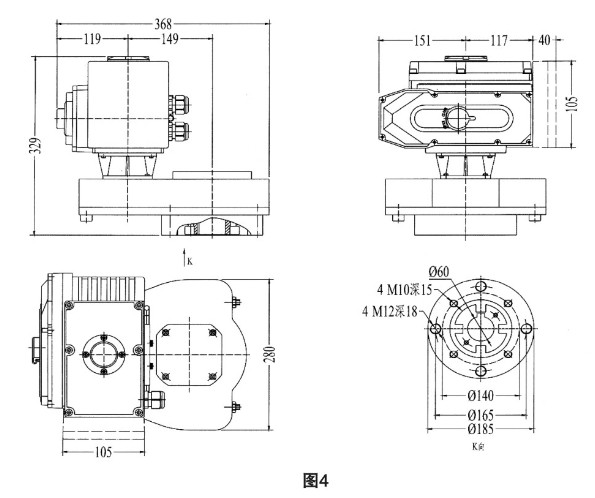

10安裝底部安裝尺寸符合ISO5211/DIN3337國際標準，孔成雙四方形便于帶方桿的閥線性或45°轉角安裝，適應性強。可以垂直安裝，也可以水平安裝。

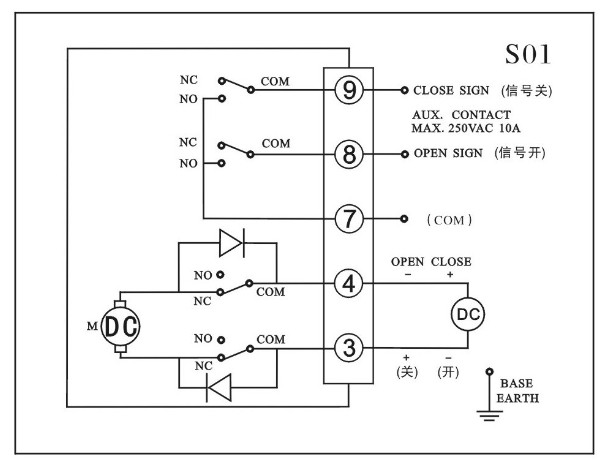

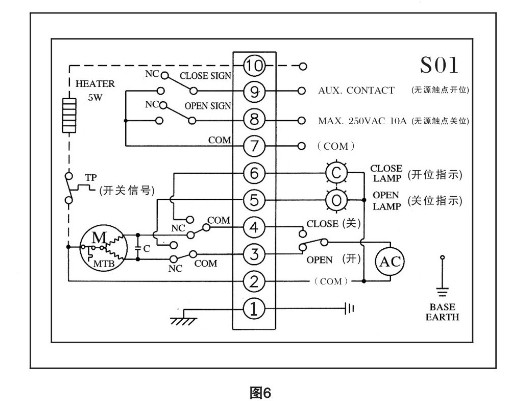

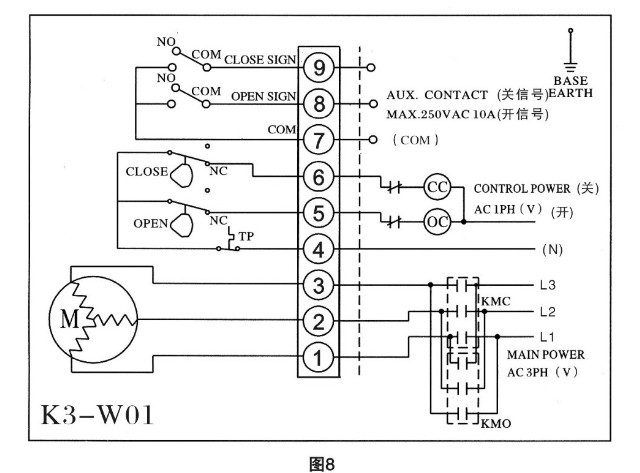

11線路控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。
| 型號 | 輸出扭矩 | 90°動作時間 | 輸出軸 | 電機 | 額定電流（A）50HZ | 手輪轉數 | 重量 |
|---|---|---|---|---|---|---|---|
| N·M | s | mm | W | 220V | N | KG | |
| CHV-05 | 50 | 30 | 14x14/φ20 | 10 | 0.25 | 10 | 3.6 |
| CHV-08 | 80 | 30 | 14x14/φ20 | 10 | 0.25 | 10 | 3.6 |
| CHV-10 | 100 | 30 | 17x17/φ25 | 15 | 0.35 | 7.5 | 4.6 |
| CHV-15 | 150 | 30 | 17x17/φ25 | 15 | 0.37 | 7.5 | 4.6 |
| CHV-20 | 200 | 30 | 27x27/φ42 | 45 | 0.3 | 48 | 13 |
| CHV-30 | 300 | 30 | 27x27/φ42 | 45 | 0.31 | 48 | 13.4 |
| CHV-40 | 400 | 30 | 27x27/φ42 | 60 | 0.33 | 48 | 13.8 |
| CHV-60 | 600 | 30 | 27x27/φ42 | 90 | 0.33 | 48 | 14 |
| CHV-80 | 800 | 45 | 27x27/φ42 | 180 | 0.47 | 48 | 14.3 |
| CHV-100 | 1000 | 135 | maxφ65 | 180 | 0.47 | 130 | 60 |
| CHV-160 | 1600 | 135 | maxφ65 | 180 | 0.85 | 130 | 60 |
| CHV-200 | 2000 | 135 | maxφ65 | 180 | 0.85 | 130 | 60 |
| CHV-300 | 3000 | 135 | maxφ65 | 180 | 0.85 | 130 | 60 |
| 外殼 | 鋁合金外殼，防水級別IP67，NEMA4 and 6 |
|
| 電機電源 | 110/220V AC l Phase,380/440V AC 3Phase, 50/60Hz. ±l0% | |
| 控制電源 | 110/220V AC l Phase, 50/60Hz, ±10% | |
| 電機 | 鼠籠式異步電動機 | |
| 限位開關 | 2 x開 ( On)，美 ( Off ). SPDT.250V AC 10A | |
| 輔助限位開關 | 2 x開 ( On )，關 ( Off ), SPDT.250V AC 10A | |
| 行程 | 90° -270±10°( 90°以上提前說明） | 0°~ 270° |
| 失效保護，操作溫度 | 內置熱保護，開120℃±5℃，關97℃±1 5℃ | |
| 指示器 | 連續的位置指示 | |
| 手動操 | 機械手柄 （可選裝手輪） |
|
| 自鎖裝置 |
蝸輪，蝸桿機構提供自鎖 | |
| 機械限位 | 2個外部調整螺栓 | |
| 干燥器 | 7-10W (110/220V AC)防冷凝 | |
| 接線孔 | 2個( Pieces) M18 | |
| 環境溫度 | -20℃~+70℃ | |
| 潤滑 | 鋁基潤滑脂（EP型）Aluminium base grease( EP) | |
| 材料 | 銅，鋁合盒，鋁青銅，聚碳酸脂 | |
| 環境濕度 | 大f Max）90% RH | 非凝結 |
| 抗震性能 | X Y Z 10g.0.2-34 Hz,30分( minutes ) | |
| 外涂層 | 干粉，環氧聚酯 |
