| 閥體材質 | WCB、304不銹鋼、316不銹鋼、鉻鉬鋼、雙相不銹鋼 |
|---|---|
| 公稱通徑 | DN15-350mm |
| 壓力范圍 | 1.6、2.5、4.0、6.4、10.0、16.0、20.0Mpa |
| 閥蓋形式 | 標準型(-40~250℃)、低溫型(196~0℃)、高溫型(0~560℃)、波紋管型(-100~400℃) |
| 適用介質 | 水、蒸汽、石油、天然氣等 |
| 控制附件 | HEP定位器、YT定位器、西門子定位器、山武定位器、電磁閥、限位開關、保位閥、手輪 |
| 行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |
精小型氣動調節閥采用頂部導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前后壓差不大的工作場合。精小型氣動調節閥有標準型、調節切斷閥、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20~300。適用液體溫度由-196℃~+560℃范圍內多種檔次
閥門定位器
精小型氣動調節閥標配HEP閥門定位器，控制信號4-20mA（選配帶反饋信號4-20mA）。氣動調節閥可以配國產YT-1000L型定位器或者是進口閥門定位器，如山武定位器、西門子定位器、韓國永泰定位器等進口品牌定位器。
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數(KV) | 直線 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
| 等百分 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 850 | 1180 | |
| 允許壓差(MPa) | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.2 | 0.1 | |
| 公稱壓力(MPa) | 1.6、2.5、4.0、6.4、10.0 | |||||||||||||
| 額定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
| 執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | |||||||||
| 流量特性 | 直線性、等百分比 | |||||||||||||
| 閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) | |||||||||||||
| 壓蓋形式 | 螺栓壓緊式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 閥芯形式 | 單座柱塞型閥芯 | |||||||||||||
 |
序號 | 名稱 |
|---|---|---|
| 1 | 閥體 | |
| 2 | 閥座 | |
| 3 | 閥芯 | |
| 4 | 導向套 | |
| 5 | 閥桿 | |
| 6 | 閥蓋 | |
| 7 | 填料 | |
| 8 | 填料壓蓋 | |
| 9 | 指示盤 | |
| 10 | 執行機構 |
| 項目 | 不帶定位器 | 帶定位器 | ||
|---|---|---|---|---|
| 基本誤差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死區% | 3.0 | 0.4 | ||
| 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
| 始點 | ±5.0 | ±1.0 | ||
| 氣關 | 始點 | ±5.0 | ±1.0 | |
| 終點 | ±2.5 | ±1.0 | ||
| 額定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×閥額定容量 | |||
| 可調范圍R | 30：1 | |||
| 公稱通徑DNmm | 20 | 25 | 12 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| L | PN1.6MPa | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 | 673 | 737 |
| PN4.0MPa | 194 | 197 | 210 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 600 | 708 | 775 | |
| PN6.4MPa | 206 | 210 | 220 | 251 | 286 | 311 | i37 | 394 | 440 | 503 | 650 | 752 | 819 | |
| A | 280 | 360 | 470 | 580 | ||||||||||
| H1 | PN1.6和PN4.0MPa | 53 | 68 | 73 | 60 | 90 | 98 | 108 | 123 | 140 | 168 | 225 | 245 | |
| PN6.4和PN10MPa | 63 | 68 | 75 | 83 | 99 | 100 | 105 | 125 | 146 | 170 | 203 | 260 | 280 | |
| H2 | 執行機構 | 280 | 310 | 395 | 525 | 725 | ||||||||
| H3 | 高溫散熱片型 | 210 | 210 | 225 | 230 | 230 | 335 | 335 | 345 | 408 | 454 | 482 | 550 | 580 |
| 波紋管密封型 | 303 | 305 | 392 | 395 | 405 | 529 | 540 | 553 | 710 | 756 | 800 | 900 | 940 | |

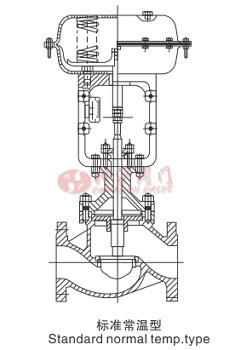

| H | 標準常溫型 | 400 | 420 | 450 | 455 | 460 | 610 | 622 | 640 | 780 | 870 | 890 | 1205 | 1235 |
| H3 | 750 | 900 | ||||||||||||
| 低溫型 | H4 | 90 | 90 | 92 | 92 | 92 | 98 | 98 | 98 | 110 | 120 | 120 | 180 | 180 |
| D | MO | 310 | 335 | 335 | 590 | 430 | 465 | 520 | 585 | 660 | 770 | 850 | 850 | |
| 重量KG | PN1.6和PN4.0Mpa | 20 | 22 | 25 | 32 | 38 | 62 | 67 | 83 | 132 | 160 | 245 | 350 | 470 |
| PN64和PN100MPa | 24 | 25 | 30 | 42 | 52 | 78 | 82 | 102 | 170 | 190 | 285 | 500 | 660 | |
| 低溫型PN1.6和PN4.0Mpa | 40 | 48 | 52 | 60 | 68 | 90 | 105 | 143 | 210 | 282 | 315 | 580 | 800 | |
| 低溫型PN64和PN10.0Mpa | 50 | 60 | 65 | 75 | 85 | 112 | 131 | 178 | 262 | 352 | 393 | 725 | 980 | |
