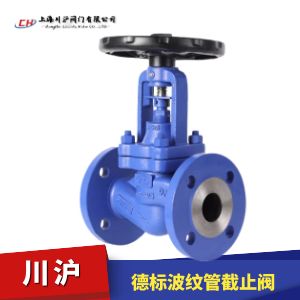

BJ41H德標波紋管截止閥可廣泛應用于石油、化工、制藥、電力、冶金等行業。
產品特點：
1、波紋管密封截止閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。
2、閥瓣采用錐形設計，密封面與介質成流線形，密封性能更好，使用壽命更長。
3、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準。
4、閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油。
5、人體工程學設計手輪，使用壽命更長，操作輕松便捷，更安全可靠。
| 設計標準 | DIN 3356 |
|---|---|
| 結構長度 | DIN 3202 |
| 連接法蘭 | DIN 2543-2545 |
| 試驗和檢驗 | DIN 3230 |
| 公稱壓力 | PN | Mpa | |
|---|---|---|---|
| 試驗壓力 | 強度試驗 | 1.5×PN | |
| 密封試驗 | 1.1×PN | ||
| 氣密封試驗 | 0.6 | ||
| 波紋管組件試驗 | 1.5×PN | ||
| 適用溫度 | -196℃~600℃ | ||

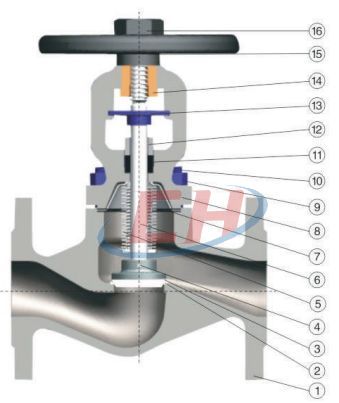

| 序號 | 名稱 | 材 質 |
|---|---|---|
| 1 | 閥體 | GS-C25、GGG-40、1.4401 |
| 2 | 閥座 | 1.4301、Stellite |
| 3 | 閥瓣 | 1.4021、1.4301+Stellite |
| 4 | 軸銷 | 1.4301、1.4401 |
| 5 | 波紋管組件 | 1.4301、1.4401 |
| 6 | 閥桿 | 1.4021、1.4301、1.4401 |
| 7 | 墊片 | 柔性石墨+不銹鋼 |
| 8 | 閥蓋 | GS-C25、GGG-40、1.4401 |
| 9 | 六角螺母 | ASTM ??A194-2H、A194-8 |
| 10 | 雙頭螺栓 | ASTM ??A193-B7、A194-B8 |
| 11 | 填料 | 柔性石墨、PTFE |
| 12 | 壓套 | 1C25、1.4301、1.4401 |
| 13 | 定位片 | 1C25 |
| 14 | 閥母 | 銅合金、D2、BL-2 |
| 15 | 手輪 | 碳 鋼 |
| 16 | 并帽 | 1C45 |

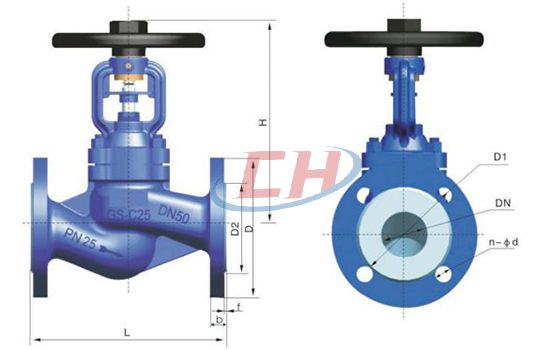

| 口徑 DN | 主要連接尺寸 | ||||||
|---|---|---|---|---|---|---|---|
| 總長(L) | 外圓(D) | 中心(D1) | 水線(D2) | 法蘭厚 | 水線厚(1) | n- φd | |
| PN 16 | |||||||
| 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4- φ14 |
| 20 | 150 | 105 | 75 | 58 | 18 | 2 | 4- φ14 |
| 25 | 160 | 115 | 85 | 68 | 18 | 2 | 4- φ14 |
| 32 | 180 | 140 | 100 | 78 | 18 | 2 | 4- φ18 |
| 40 | 200 | 150 | 110 | 88 | 18 | 3 | 4- φ18 |
| 50 | 230 | 165 | 125 | 102 | 20 | 3 | 4- φ18 |
| 65 | 290 | 185 | 145 | 122 | 20 | 3 | 4- φ18 |
| 80 | 310 | 200 | 160 | 138 | 20 | 3 | 8- φ18 |
| 100 | 350 | 220 | 180 | 158 | 20 | 3 | 8- φ18 |
| 125 | 400 | 250 | 210 | 188 | 22 | 3 | 8- φ18 |
| 150 | 480 | 285 | 240 | 212 | 22 | 3 | 8- φ22 |
| 200 | 600 | 340 | 295 | 268 | 24 | 3 | 12- φ22 |
| 250 | 730 | 405 | 355 | 320 | 26 | 3 | 12- φ26 |
| 300 | 850 | 460 | 410 | 378 | 28 | 4 | 12- φ26 |
| 350 | 980 | 520 | 470 | 438 | 30 | 4 | 16- φ26 |
| 400 | 1100 | 580 | 525 | 490 | 32 | 4 | 16- φ30 |
| 截止閥說明書 | 下載 |
|---|
