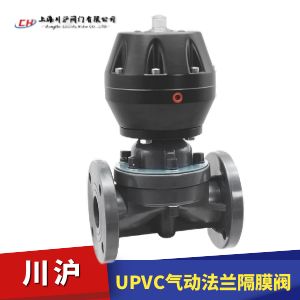

氣動UPVC隔膜閥采用耐腐蝕的閥體和耐腐蝕的隔膜、無填料函結構、節流元件為彈性隔膜、閥體流道平滑，故氣動隔膜閥具有陰力小，流量大、無外漏和方便可靠、防火防爆的優點，廣泛適用于工業自動化系統中的弱酸、弱堿、弱腐蝕、高粘度、含穎粒、帶纖維以及有毒和不允許污染的介質的流量調節。
公稱通徑：DN15 ~ DN200
公稱壓力：PN6、PN10
連接方式：法蘭式、快裝、內螺紋、雙由令
控制方式：開關型（ON-OFF）、調節閥（輸入信號4-20mA或者1-5VDC）
驅動形式：手動、氣動、電動等
| NO. | 名稱Name | 材質Material |
|---|---|---|
| 1 | 閥體 Body |
UPVC |
| 2 | 閥蓋 Bonnel |
UPVC |
| 3 | 隔 膜 Diaphiagm |
EPDM+F46 |
| 4 | 閥瓣 Disc |
UPVC |
| 5 | 氣缸 Cylinder |
鋁合金 Aluminum alloy |
| 6 | 活塞 Pislon |
鋁合金 Aluminum alloy |
| 7 | 閥桿 Slem |
不銹鋼304/45# Slainliss sleel304/45+ |
| 8 | 連接方式 Way of conne clion |
法蘭 Flange |
| 材 料 | 代號 | 適用溫度 | 適用介質 |
|---|---|---|---|
| ★聚全氟乙丙烯 | FEP、F46 | ≤150℃ | 各種濃度的鹽酸、硫酸、氫氟酸、以及王水、硝酸、各種 有機酸、強堿、強氧化劑或濃稀酸交替、酸堿交替、多種 有機溶劑和除熔融堿金屬、元素氟及芳香烴類外的其它強 腐蝕性介質。 |
| 聚三氟氯乙烯 ? | PCTFE、F3 | ≤120℃ | |
| 聚偏氟乙烯 | PVDF、F2 | ≤120℃ | |
| 四氟乙烯和乙烯共聚物 | TFE/E、F40 | ≤120℃ | |
| 可溶性聚四氟乙烯 | PFA | ≤180℃ | |
| 增強聚丙烯 | RPP | ≤100℃ | 除濃硝酸、發煙硝酸、氯磺酸及強氧化劑外的大多數有機 酸、無機酸、無機溶劑等。 |
| 聚烯烴 | PO | ≤100℃ | 適用于腐蝕性氣體、液體、及固液漿體等流通體介質的輸 送，對鹽酸、稀硫酸、氫氟酸、堿和鹽溶液都有良好的耐 蝕性，防靜電、無毒 |
| 鑄鐵，無襯里 | ≤100℃ | 非腐蝕性介質 Non ??corrosive ??medium |
|
| 不銹鋼，無襯里 | ≤150℃ | 一般腐蝕性介質 | |
| 丁基膠(B級) | IIR | ≤120℃ | 除>75%硫酸、>20%鹽酸、<60%氫氟酸、>85磷酸、 苛性堿和多種酯類等。 |
| ★天然膠(Q級) ? | NR | ≤85℃ | 凈化水、無機鹽、稀釋無機酸等。 |
| 三 元 乙 丙 | EPDM | ≤120℃ | 具有天然膠相似的耐酸、堿性能，用于低壓蒸汽、熱水、 冷水性能極為良好。 |
| 氯丁膠 | CR | ≤85℃ | 耐酸、耐堿、耐油和非極性溶劑。耐磨性優于天然膠。 |
| 丁腈膠 | NBR | ≤85℃ | 耐油耐磨，其耐酸性能與天然膠相似。 |
| 海帕隆 | CSPE | ≤120℃ | 具有優良的耐臭氧、耐大氣老化、耐酸堿、耐氧化劑及多 種化學藥品，耐燃、耐熱性，但不耐石油類和芳烴。 |
| 氟橡膠 | FKM | ≤150℃ | 具有類似氟塑料的耐腐蝕性能，在濃酸、強氧化性能中極 穩定，在有機溶劑和堿溶液中穩定。 |
| 硅橡膠 | SI | ≤200℃ | 耐高溫，電絕緣性能優良，耐磨性良好，能耐稀酸， 稀堿、鹽、水腐蝕，不耐汽油、煤油等石油產品腐蝕。 |

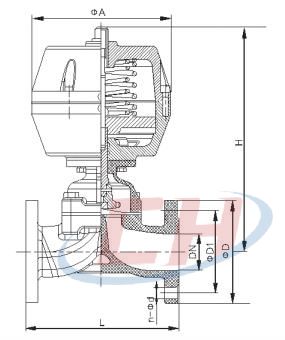

| DN | L | D | D1 | n | d | A | H | 閥門重量 (KG) | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| HG | JIS | DIN | ANSI | ||||||||
| 15 | 125 | 95 | 65 | 70 | 65 | 60 | 4 | 14 | 110 | 215 | 2 |
| 20 | 135 | 105 | 75 | 75 | 75 | 70 | 4 | 14 | 110 | 220 | 2.3 |
| 25 | 145 | 115 | 85 | 90 | 85 | 80 | 4 | 14 | 110 | 225 | 2.5 |
| 32 | 150 | 135 | 100 | 4 | 18 | 140 | 240 | 3 | |||
| 40 | 180 | 145 | 110 | 105 | 110 | 100 | 4 | 18 | 170 | 285 | 5 |
| 50 | 210 | 160 | 125 | 120 | 125 | 120 | 4 | 18 | 170 | 307 | 8 |
| 65 | 250 | 180 | 145 | 140 | 145 | 140 | 4 | 18 | 200 | 327 | 13 |
| 80 | 300 | 195 | 160 | 150 | 160 | 152 | 8 | 18 | 230 | 390 | 16 |
| 100 | 350 | 215 | 180 | 175 | 180 | 190 | 8 | 18 | 260 | 470 | 24 |
| 125 | 400 | 245 | 210 | 210 | 210 | 216 | 8 | 18 | 310 | 637 | 30 |
| 150 | 480 | 280 | 240 | 240 | 240 | 240 | 8 | 23 | 370 | ||
| 200 | 570 | 335 | 295 | 290 | 295 | 298 | 8 | 23 | 490 | ||
| 程控閥說明書 | 下載 |
|---|
